當前位置>>扳手系列產品-----氣動扳手 |
|
 |
  |

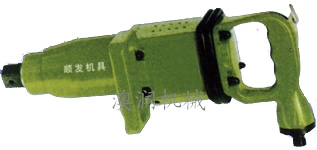

B030 FBE型儲能沖擊式氣板機是拆裝螺栓螺帽的高效機械工具.廣泛應用于石化行業,電力行業,交通運輸行業,船舶制造行業,冶煉行業等.該產品在各行業的大檢修中能發揮十分突出的作用,在幾秒內就可將一只螺栓螺帽擰緊或拆下,因而能大大縮短各行業的大修期限,而且使用也十分安全簡便,由于該產品使用的動力源是壓縮空氣,所以在一些防爆場所特別適用于使用。
系列氣扳機基本參數：
|
基本參數 |
FBE20 |
FBE30 |
FBE42 |
FBE56 |
FBE72 |
FBE100 |
|
擰緊螺紋范圍 |
18-20 |
24-30 |
32-42 |
45-56 |
58-72 |
76-100 |
|
負荷耗氣量L/Smax |
30 |
40 |
50 |
60 |
75 |
90 |
|
累積扭矩Nm |
490 |
1605 |
4492 |
9880 |
18076 |
43576 |
|
傳動四方系列 |
20x20 |
25x25 |
30x30 |
30x30 |
45x45 |
63.5x63.5 |
|
工作氣壓Mpa |
0.63 |
0.63 |
0.63 |
0.63 |
0.63 |
0.63 |
|
邊心距mm |
32 |
39 |
48 |
52 |
80 |
98 |
|
機重kg |
4.5 |
7.4 |
11.5 |
15.5 |
33 |
88 |
|
擰緊時間t |
2 |
3 |
8 |
10 |
20 |
30 |
|
氣管內徑mm |
13 |
13 |
16 |
16 |
19 |
19 |
系列氣扳機專用套筒規格：
|
型號 |
內容 |
普通螺栓 |
|
FBE20扳套 |
螺栓規格 |
M18 |
M20 |
M22 |
|
|
|
六角對邊尺寸 |
27 |
30 |
34 |
|
|
|
方頭尺寸 |
20 |
20 |
20 |
|
|
|
FBE30扳套 |
螺栓規格 |
M20 |
M22 |
M24 |
M27 |
M30 |
|
六角對邊尺寸 |
30 |
32 |
36 |
41 |
46 |
|
方頭尺寸 |
25 |
25 |
25 |
25 |
25 |
|
FBE42扳套 |
螺栓規格 |
M30 |
M33 |
M36 |
M39 |
M42 |
|
六角對邊尺寸 |
46 |
50 |
55 |
60 |
65 |
|
方頭尺寸 |
30 |
30 |
30 |
30 |
30 |
|
FBE56扳套 |
螺栓規格 |
M36 |
M42 |
M48 |
M52 |
M56 |
|
六角對邊尺寸 |
55 |
65 |
75 |
80 |
85 |
|
方頭尺寸 |
30 |
30 |
30 |
30 |
30 |
|
FBE72扳套 |
螺栓規格 |
M56 |
M64 |
M72 |
M80 |
|
|
六角對邊尺寸 |
85 |
95 |
105 |
115 |
|
|
方頭尺寸 |
45 |
45 |
45 |
45 |
|
|
FBE100扳套 |
螺栓規格 |
M80 |
M90 |
M100 |
|
|
|
六角對邊尺寸 |
115 |
130 |
145 |
|
|
|
方頭尺寸 |
63.5 |
63.5 |
63.5 |
|
|
|
|
|
 |
